Une installation complète de chauffage au fioul constitue un système global et interconnecté, s’étendant de la tubulure de remplissage du réservoir de combustible jusqu’à la sortie supérieure de la cheminée. Pour que cet ensemble fonctionne de manière optimale, chacun de ses nombreux éléments doit opérer avec une précision rigoureuse afin d’assurer une marche propre, stable et économique. Au cœur même de cette installation se cache une petite pièce invisible ressemblant à un simple embout de tuyau : le gicleur à fioul. Véritable clé de voûte de la combustion, il est absolument impossible d’obtenir un chauffage performant et économique si la question du gicleur n’est pas traitée avec le plus grand soin.

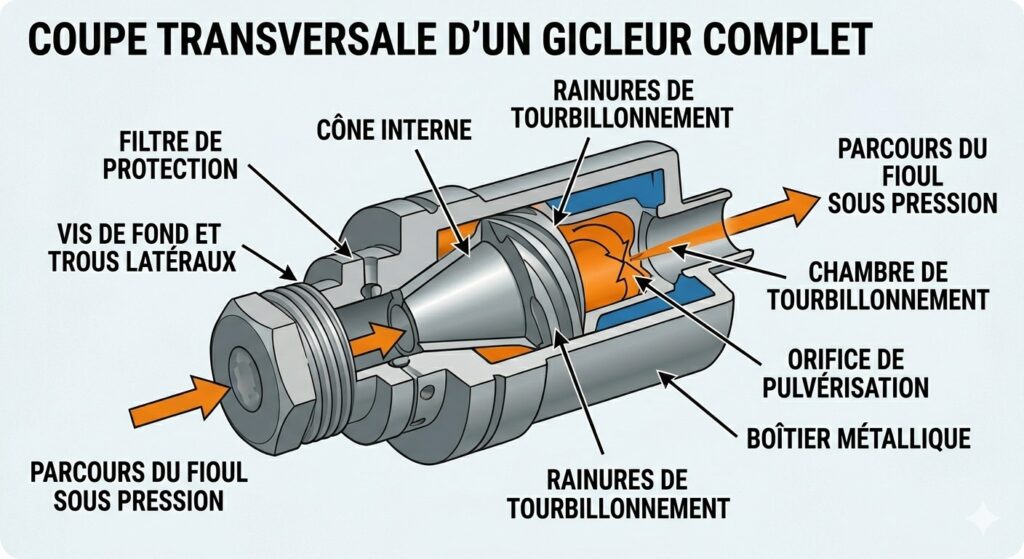

Anatomie et fonctionnement d’un gicleur de haute précision
Pour faire face à ces exigences et éviter les obstructions, les gicleurs sont équipés de filtres de protection spécifiques dont la porosité est rigoureusement adaptée à leur plage de débit afin de maintenir une faible vitesse de passage. Son débit est exprimé en gallons par heure.
- Pour les très petits débits de 0,40 à 0,45 USgal/h, on utilise un filtre en bronze poreux de 45 μm.
- Pour la plage de débit de 0,50 à 1,00 USgal/h, le filtre est en bronze poreux de 75 μm.
- Pour la plage de débit de 1,10 à 1,35 USgal/h, le gicleur adopte un filtre en bronze poreux de 120 μm.
- Enfin, pour les débits plus élevés allant de 1,50 à 11,00 USgal/h, on emploie un filtre métallique en monel de 140 μm.
Le parcours du fioul à l’intérieur de la pièce suit une logique mécanique précise : le fluide sous pression traverse d’abord le filtre, passe par la vis de fond et ses trous latéraux, puis s’écoule le long du cône interne jusqu’à atteindre ses rainures de tourbillonnement. En traversant ces rainures sous une pression élevée, une partie de l’énergie de pression du fioul se transforme en énergie de rotation. Le combustible pénètre ensuite dans la chambre de tourbillonnement où il subit un mouvement rotatif extrêmement puissant
Cette force centrifuge crée un film de fioul en rotation qui progresse vers l’orifice sous la forme d’un « tube » de fluide à très haute vitesse. L’énergie de pression restante propulse ce tube à l’extérieur de l’orifice. Dès sa sortie, le tube de fioul est tellement étiré qu’il éclate et se pulvérise en un brouillard de gouttelettes microscopiques, dont le diamètre moyen est de l’ordre de 5 microns. Cette pulvérisation fine est indispensable car le fioul domestique ne peut s’enflammer qu’après avoir été transformé en gouttelettes prêtes à être vaporisées. Comme le combustible ne s’évapore qu’à sa surface externe, il est capital de lui donner la plus grande surface d’échange possible afin d’obtenir une combustion rapide, propre et efficace.
Décoder les marquages de référence : débit, angle et répartition
Pour remplacer correctement un gicleur usé ou sélectionner un modèle adapté, il est nécessaire de comprendre la signification des chiffres et des lettres gravés sur son corps. Les gicleurs standards, conformes à la norme européenne CEN, arborent un double marquage distinct:
- Le débit : Il est estampillé deux fois. D’une part, le marquage CEN indique le débit en kg/h, mesuré à une pression d’atomisation de référence de 10 bar. D’autre part, l’ancien marquage exprime le débit en USgal/h, mesuré à une pression de 7 bar.
- L’angle de diffusion : Indiqué selon la norme CEN et l’ancien marquage, il correspond à la largeur du cône de pulvérisation, les quatre angles standards étant de 30°, 45°, 60° et 80°.
- La répartition : Elle indique la densité de répartition des gouttelettes à l’intérieur du brouillard. Elle est représentée par des lettres spécifiques : S pour un cône plein (Solid), H pour un cône creux (Hollow), et B pour un cône semi-plein.
L’influence majeure des paramètres externes : Pression, Température et Air
Le fonctionnement du gicleur interagit fortement avec son environnement technique. La pression d’atomisation joue un rôle direct sur le débit réel délivré. Si l’on modifie la pression de la pompe sans contrôle, les caractéristiques nominales du gicleur sont faussées (le débit variant comme la racine carrée de la variation de pression). À titre d’exemple, un gicleur estampillé pour 4 kg/h à 7 bar fournira un débit supérieur de 6 kg/h si la pression de la pompe est élevée à 15 bar.
La température du fioul modifie également sa viscosité. Lorsque le combustible est refroidi à des températures inférieures à 0°C (ce qui arrive fréquemment dans les cuves stockées en plein air en hiver), il devient plus visqueux et plus difficile à pomper. Cette hausse de viscosité altère sa diffusion : la taille des gouttelettes augmente, ce qui allonge anormalement la flamme et réduit son ardeur. Le débit augmente également, provoquant une combustion incomplète et une forte production de suie car l’apport d’air n’a pas été augmenté proportionnellement. Il est donc fortement recommandé de calorifuger les cuves extérieures et les conduites afin d’éviter ces désagréments hivernaux.
Enfin, l’amenée d’air au brûleur conditionne l’efficacité thermique. La turbine du ventilateur, fonctionnant à la manière d’un aspirateur, accumule au fil du temps de la poussière ou des poils d’animaux qui freinent son mouvement. La quantité d’air diminue, rendant la flamme de plus en plus fumeuse. De plus, le local de la chaudière doit disposer d’une ventilation suffisante : le brûleur d’une maison individuelle classique exige un apport massif d’environ 50 000 à 70 000 m³ d’air par heure pour garantir une combustion propre et sans suie.
Comment choisir le gicleur correct pour sa chaudière ?
L’approche idéale consiste à remplacer la pièce usée par un gicleur strictement identique au niveau de ses marquages. Si les inscriptions sont devenues illisibles à la suite d’un traitement brutal ou si la notice technique a disparu, le choix doit s’effectuer en se basant sur les informations de la plaque indicatrice de la chaudière:
- Calcul via la puissance en Kilocalories (kcal/h) ou Mégacalories (Mcal/h) : Sachant que chaque kilo de fioul brûlé fournit environ 10 000 kcal, une chaudière affichant une puissance de 25 000 kcal/h nécessite un gicleur d’un débit de 2,5 kg/h. Une chaudière de 250 Mcal/h demandera quant à elle un gicleur de 25 kg/h.
- Calcul via la puissance en Kilowatts (kW) : Étant donné qu’un litre de fioul injecté développe environ 10 kW, on détermine le débit requis en kg/h grâce à la formule basée sur la densité moyenne du fioul (0,84) :
(Puissance en kW / 10) * 0,84. - Calcul via la surface de chauffe (m²) : Pour les anciennes chaudières, une règle simple retient une consommation de fioul comprise entre 0,8 et 1,0 kg/h par mètre carré de surface de chauffe (par exemple, un gicleur de 3 kg/h pour une surface de 3 m²).
Si les données concernant l’angle de diffusion et le type de répartition manquent totalement, il est recommandé de procéder par essais en installant initialement un gicleur doté d’un angle de 60° et d’une répartition de type S (cône plein).
Règles d’entretien et de manipulation pour éviter les pannes
Bien qu’il semble fixe, le gicleur subit une usure mécanique interne bien réelle liée au volume colossal de carburant qui le traverse. Un brûleur résidentiel normal consommant 5 000 litres par an fonctionne environ 2 000 heures. Si le fioul expulsé formait un jet unique et continu, celui-ci mesurerait environ 190 500 kilomètres de long, soit plus de quatre fois et demie le tour de la Terre à l’équateur ! Face à cette sollicitation extrême et aux agressions thermiques (comme le rayonnement des briques réfractaires provoquant la cokéfaction du fioul), le gicleur doit être remplacé régulièrement pour maintenir un taux de dioxyde de carbone et de suie optimal.
Une règle d’or absolue s’impose : un gicleur ne doit jamais être nettoyé par grattage à l’aide d’un instrument métallique. Gratter l’orifice ou les rainures internes du cône provoque inévitablement des rayures microscopiques qui faussent irrémédiablement l’angle et la répartition. Un gicleur ainsi détérioré se met à baver, engendre des étincelles ou produit une flamme en biais qui encrasse le foyer de coke de pétrole.
Enfin, son positionnement mécanique doit être scrupuleusement respecté : un gicleur placé trop en avant engendre un allumage détonant et une flamme instable, tandis qu’un gicleur placé trop en arrière amène le fioul à se déposer sur l’accroche-flamme, causant des coulures et des dépôts gras fétides dans le foyer
